POSTE A FILETER

POSTE D'ASSISTANCE AU FILETAGE ERGONOMIQUE

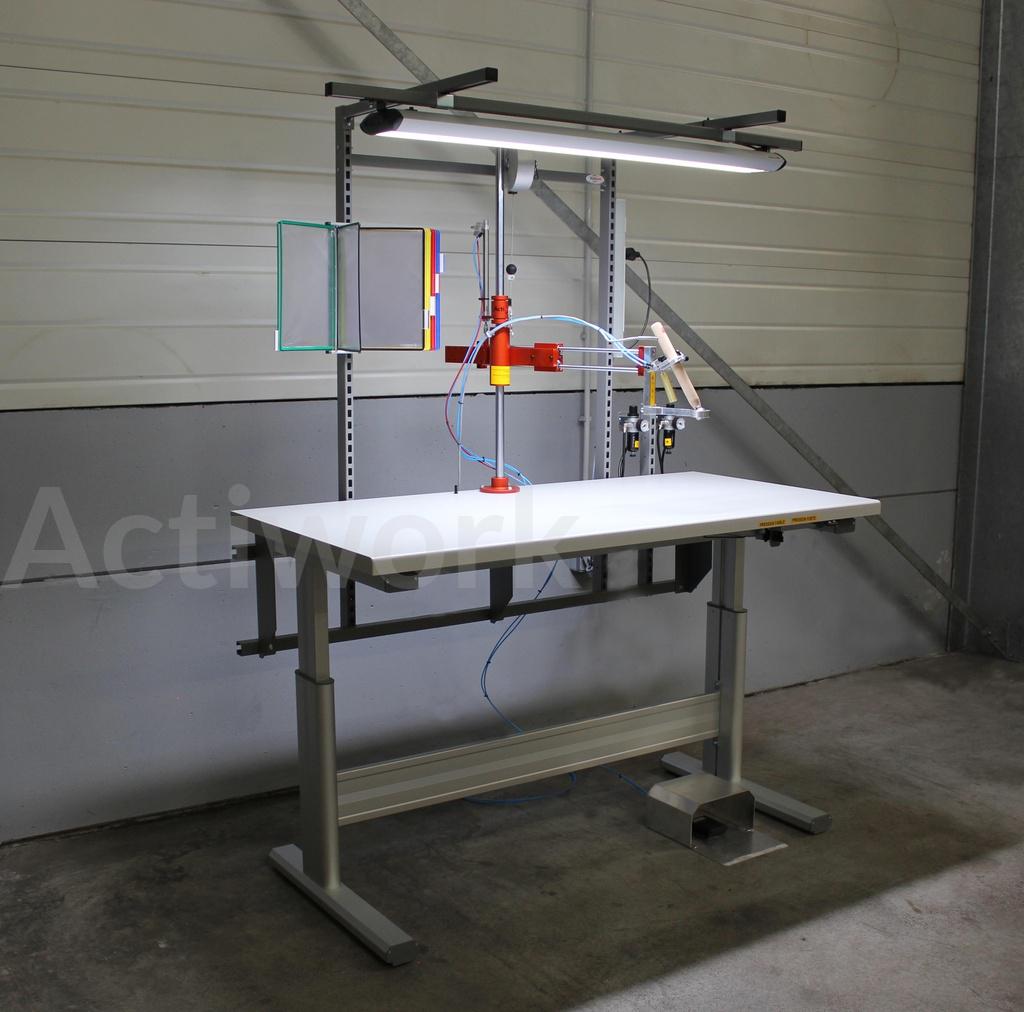

Poste de travail spécialement conçu et étudié pour l'assistance au filetage au moyen d'un bras pneumatique de poussée comprenant :

UN BRAS PNEUMATIQUE DE POUSSEE :

Bras spécial pour assistance au filetage du cuir, facilitant ainsi l'exercice de poussée de l'opérateur tout en gardant une grande liberté de mouvement. Bras de réaction type BA40 suivant descriptif ci-après :

- couple maximum admissible 40 Nm

- charge maximum 2,2 à 4 kg

- mât vertical section 25 mm

- coulisses horizontales Ø 12 mm

- embase de fixation 3 alésages

- rayon d'action réglable au pas de 50 mm (réglage d'usine en position reculée au maxi)

- livré avec pince de bridage de l'outil de filetage

- kit easy push BA40/100 pneumatique vérin Ø 16 mm

- liaison articulée par rotule entre le bras et l'outil (rotation libre de 360°)

- liberté angulaire +/- 30°

- diamètre extérieur +/- 50 mm

- gâchette pneumatique fixée sur l'outil par manette indexable pour démarrage de l'assistance, avec :

- Système de rotule porte outils avec déport de la pince vers le bas

- Pas de système de douille à billes en bout de vérin

Accessoires inclus sur le bras :

    - Coulisse horizontale, longueur 600 mm

    - Gâchette avec réglage de + ou - 10 mm par rapport à l'axe de l'outil au moyen de 2 vis à molette, gâchette longueur 80 mm ( à l'axe) et forme ronde gainée

    - Commande du bras pneumatique par pédale au sol (Type 3/2), modèle extra plat fixé sur tôle galva avec sous-face antidérapante et capot de protection. Inclus la fourniture d'un manche à fileter bois.

   - Réf. : Regad 1006

   - Avec prise XLR ou autre à préciser à la commande

   - Cordon longueur 2.20 m, manche diamètre 29 mm

UNE TABLE DE TRAVAIL AVEC SUPERSTRUCTURE :

. Réglable en hauteur électriquement de 640 à 1075 mm

. Son design élégant et sa conception en profilés aluminium anodisé se conjuguent parfaitement avec sa robustesse et sa finition soignée

. Piètement dégagé en forme de T

. Capacité de charge : 160 kg . Hauteur 640-1075 mm

. Dimensions (largeur x prof.) 1600 x 800 mm

. Boîtier de commande fixé sous le plateau à droite

. Plateau stratifié ép. 40 mm, chants bordés PVC épais sur 3 faces, chant avant post-formé quart de cercle rayon 11 mm coloris gris , pour une bonne rigidité du mât

. Superstructure arrière M900 comprenant :

    - 1 cadre arrière longueur 1600 mm

    - 2 montants perforés hauteur 1500 mm

    - 1 entretoise en partie haute M 900

    - 2 consoles pour profil en C

    - 1 profil en C, lg 1600 mm

    - 1 éclairage LED TAMETO Gradable longueur 1256 mm en profil aluminium largeur 187 mm Puissance 33 W Diffuseur anti-éblouissement Eclairage 6500 K lumière du jour (réglage de l'intensité par maintien du bouton)

    - 1 rampe électrique verticale réalisée en profil aluminium anodisé 7 prises + 2 interrupteur bipolaire lumineux 15A (1 interrupteur général et 1 interrupteur pour une seule PC pour l'éclairage) Cordon long 2 m avec fiche mâle SCHUKO

    - Porte document tarifold mural, 10 pochettes A4 avec "tutoriel" de réglage machine et document "bonne pratique"

EQUIPEMENT PNEUMATIQUE :

1 commutateur, 2 régulateurs de pression réglés à 1 et 2 bars, (repérage par - et + ) avec manomètres 0 à 6 bars et filtre (fixé sur montant perforé au-dessus de la table) permettant de passer rapidement d'une pression à une autre, commutateur fixé en sous face du plateau avec identification pressions haute et basse, fourniture de divers raccords et composants pneumatiques pour mise en marche du bras.

MONTAGE POSTE :

. Poste livré monté en nos ateliers et prêt à fonctionner (raccord, fixation du bras, plateau compris, montage superstructure, câblage de l'éclairage)

. Alimentation, raccordement électrique et pneumatique à la charge du client

. Dossier technique complet fournis à la livraison avec certificat CE, notices de réglage et d'utilisation
