Manipulation de batteries optimisée pour Schneider Electric

Quel était le besoin de Schneider Electric ?

Schneider Electric, entreprise spécialisée dans les solutions numériques d’énergie et des automatisations, a fait appel à Actiwork pour son site à Montbonnot (38). L’équipe est en charge d’insérer 4 plateformes de 40 batteries électroniques dans des armoires de structure métallique.

Jusqu’à aujourd’hui, ils avaient pour habitude d’accrocher les batteries (de 20kg à 32kg) sur un palan avec crochet mais les opérateurs mettaient du temps à les accrocher et avaient tendance parfois à effectuer la manipulation manuellement, malgré le poids contraignant. La solution n’était pas optimale car elle nécessitait beaucoup de gestuelle et d’attention pour les opérateurs.

Actiwork a proposé un manipulateur sous vide avec différents types de ventouses

Pour répondre au besoin de manipulation de charges lourdes, Actiwork a proposé un manipulateur sous vide accompagné de différentes ventouses interchangeables (sans outil avec prise rapide).

2 ventouses rectangulaires ont été proposées permettant une prise par le dessus et avec une capacité de charge de 15kg à 25kg.

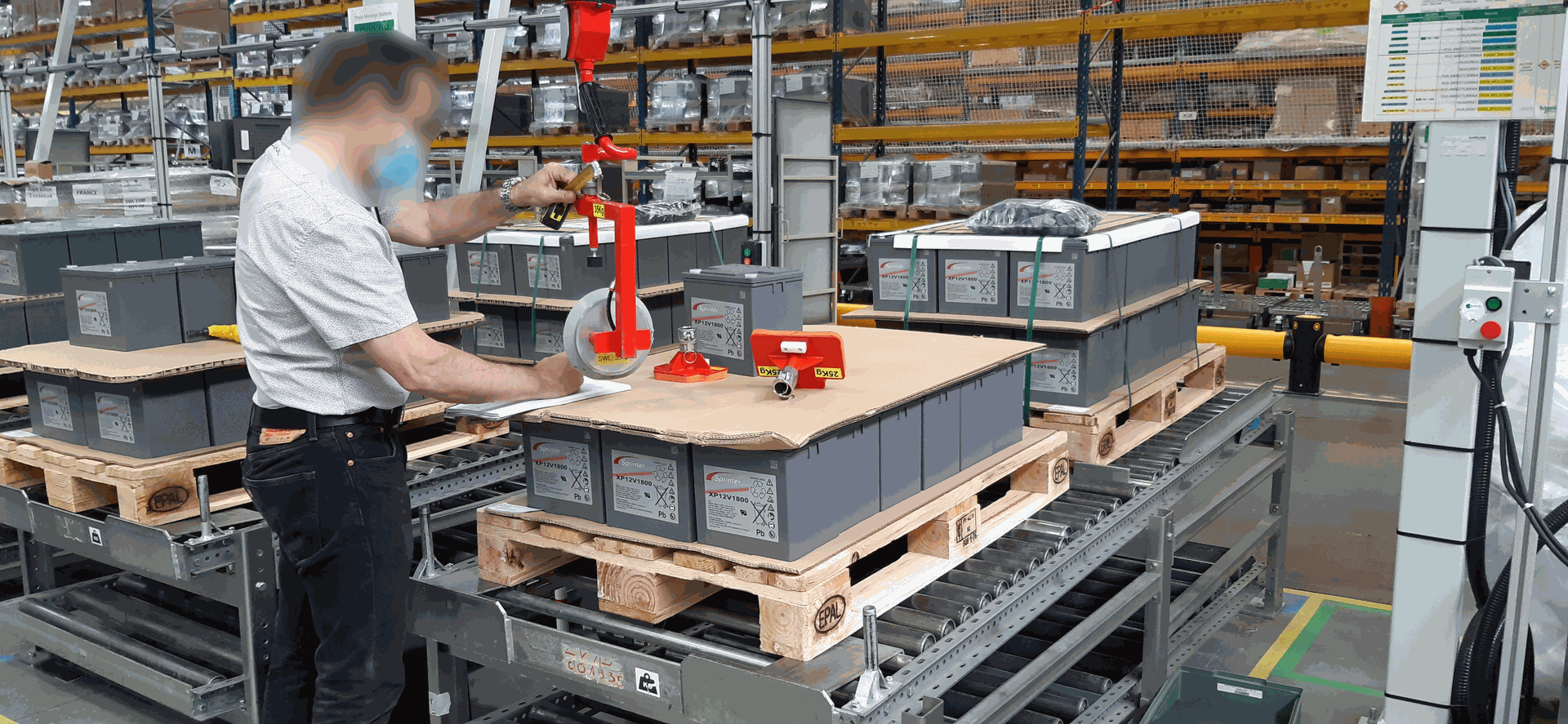

Et pour permettre la manipulation de nouveaux modèles de batteries, Actiwork a proposé une ventouse circulaire verticale adaptée sur mesure, permettant une prise par le côté et avec une capacité de charge jusqu’à 35kg.

Compte tenu de l’emplacement où sont déposées ces batteries dans les racks d’installation, Actiwork a aussi proposé une nouvelle ventouse rectangulaire et verticale, avec une hauteur réduite, tout en conservant la même capacité de levage et s’adaptant mieux à cette contrainte. En effet, le frottement sur la bordure du rack détériorait prématurément la lèvre de la ventouse au moment de la prise.
